桥式吸砂机技术要求

1、概述
　　用途：用于排除沉砂池内沉砂、撇除沉砂池浮渣。
使用场所：曝气沉砂池（室外）

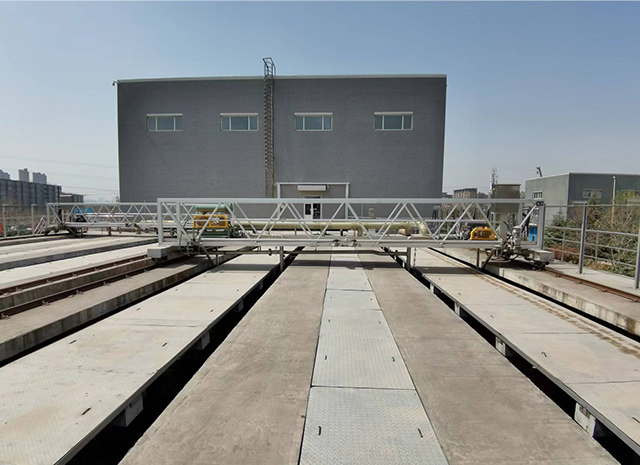

吸砂机在沉砂池顶面上沿轨道来回行走，机上的汽提除砂装置将池底砂水混合物吸出并提升至一定的高度（进入池边排水渠），同时机上撇渣装置将水面上的浮渣刮至池进水端的渣槽中。

2、主要结构和工作原理
　　移动桥式吸砂机主要由工作桥、驱动装置、提砂系统、撇渣装置、轨道及行程保护、集电系统、电气控制系统等部件组成。

3、主要结构
　　（1）工作桥

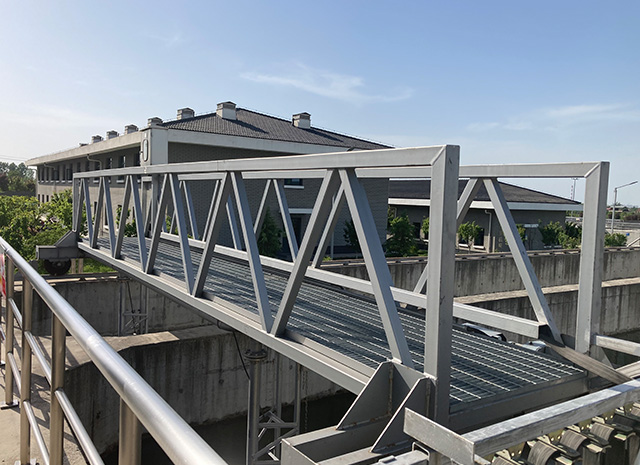

　　工作桥采用不锈钢型材焊接成桁架梁结构，桥两端位置的底部采用螺栓连接端梁及驱动装置。
　　工作桥上铺设走道板。工作桥具有足够的强度和刚度。
　　工作桥一端设有方便行走和通过的走道和上桥的钢制踏步及扶梯，方便工作人员从池边行走到工作桥上进行维修巡视工作。。
　　（2）驱动端梁及行走装置
　　驱动机构为双边驱动，主要包括驱动减速机、电机、过扭矩限制装置、行走轮和驱动端梁等部分。驱动装置严格保证双边驱动同步，保证吸砂时整机不会发生偏摆现象。驱动装置可以间歇式运行，也可适应每天24小时运行。端梁两端设置由铲刮板和橡胶缓冲器以便排除行走轨道上的障碍物。
　　驱动减速机、电机：减速机与桥式吸砂机的行走轮相连，结构紧凑，传递效率高，噪音低。驱动电机的功率为0.55 kW，防护等级为IP55，绝缘等级为F级，适合50Hz、380V的供电。
　　过扭矩限制装置：桥式吸砂机设有可以预调的扭矩限制装置，以防止超负荷情况下损坏设备，在电机超负荷时，限制开关立即停止电机工作，并立即发出报警信号。
　　行走轮：驱动装置的行走轮位于驱动端梁的底部，前后各一只，行走在沉砂池边的导轨上。行走轮为钢轮。

　　（3）提砂装置
　　提砂装置包括罗茨风机及管路系统等。
　　提砂装置的刚性支架悬吊于工作桥上，用于固定在砂槽里的吸砂管。排砂管由管夹固定在工作桥下端，每段之间用法兰连接，便于安装、拆卸，排砂管均在同一侧翻越沉淀池外。
　　提砂装置由风机提取沉砂池内的砂排出池外。
　　（4）刮渣装置
撇渣包括一组不锈钢浮渣刮板，支撑于走桥末端延伸的悬臂上，当进行刮渣时，刮板部分浸入水下；逆向行走时，刮板抬高水面。刮板二边各装一个挠性橡胶清洁器，防止浮渣自池边流出。
　　（5）轨道及行程保护
　　桥式吸砂机的轨道采用18#的轻轨。
　　桥式吸砂机使用2只感应开关控制吸砂机的运行换向，使用2只行程开关起极限保护作用。
　　（6）集电装置
　　桥式吸砂机所有的电力及控制信号均由安装在滑轨上的扁平电缆提供，电缆夹在滑轨悬架内滑行。
