一、双曲面搅拌机技术性能及参数
       双曲面搅拌器为成套设备，包括驱动装置、传动立轴、双曲面搅拌叶轮等所有安全运行所必需的附件。用于生物反应池。

二、性能和结构
       1、立式双曲面搅拌机应适合于污水或污泥混合液中运转，工作时，在水下任何部位都不得挂带纤维，保证池内各区搅拌均匀，整个池内不会有污泥的沉淀，无死角，混合均匀度>95％。
       2、双曲面搅拌机叶轮外缘线速度为5m/s。
       3、立轴和叶轮应经过动平衡试验动平衡满足要求。在整个运行过程中须运行平稳、无振动。
       4、双曲面搅拌机可24小时工作，整机使用寿命应不低于15年。
       5、搅拌机功率密度为5w/m3（单位池容积），所配套的电机功率应确保水体完全混合，保证池底流速≥0.3m/s。

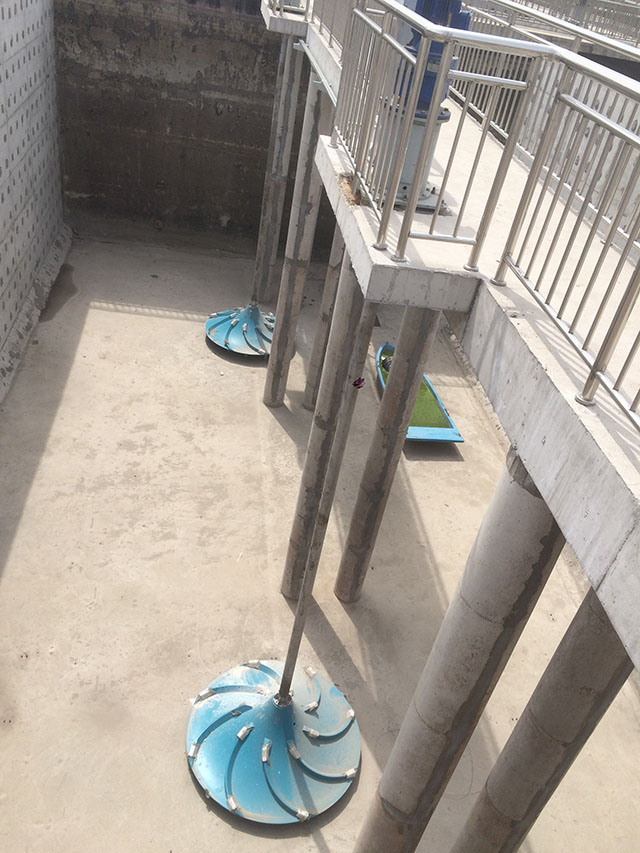

       6、搅拌器全部的载荷应支承在混凝土桥上，叶轮的位置接近于池底，底部不设轴承支承，通过悬臂式立轴与齿轮减速电机，并由齿轮减速电机传递扭矩。
       7、双曲面叶轮应采用高强度玻璃钢（GRP）材料制造，双曲面搅拌机应能以较小的动力获得大面积循环、柔和的水流，用于污水处理工艺中的搅拌与混合。叶轮设计选型为中心进水，减少进水紊流，保证了液体对叶轮表面的压力，从而保证整机在运动状态下的平衡。叶轮渐开双弧面上布有导流叶片，液体在重力加速的条件下沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自下而上地循环水流，获得在轴向和径向方向的交叉水流。双曲面搅拌机搅拌轴可以提升和下放，叶轮接近池底安装，可以方便地卸下检查和服务，无需人员进入生化池底。工作中可获得理想的搅拌效果，有效地消除搅拌死角。
       8、搅拌机叶轮及电机转向应与池型及流态相匹配，运行中即使发生反转也不会对设备造成不良后果。
       9、传动立轴采用不锈钢材料制造，以悬臂方式通过联轴器与减速机的输出轴连接固定，传动立轴应有足够的断面尺寸承受搅拌叶轮的所有工作转矩，并有措施减少水流扰动对减速机的影响。
       10、齿轮减速电机安装固定在混凝土架上，电机设计符合IEC标准，电机额定功率大于实际较大所需功率的1.5倍，F级绝缘，电源为3P，380V、50Hz，防护等级为IP55，机座应为整体或部分铸造的一体化的部件。
       11、驱动减速装置应用nord品牌，低噪音、高效率、密封良好的斜齿轮减速机。减速机与电机直联，减速机的齿轮设计应符合DIN标准，齿轮材料为合金钢，硬齿面，服务系数≥2.0，轴承额定工作寿命≥（L10）100000h，减速机的使用寿命应不低于10年。

三、部分部件材料要求
1、搅拌器主轴：不锈钢SS304；
2、双曲面叶轮：高强度玻璃钢（GRP）；
3、螺栓、螺母、垫圈：SS304不锈钢。

四、防腐处理要求
       设备及成套配件的全部材料适用于城市污水厂的腐蚀环境要求。

五、其它
       1、提供的双曲面搅拌机包括驱动装置、传动立轴、双曲面搅拌叶轮等所有附件。
       2、提供的双曲面搅拌机满足本工程污水厂的池型布置搅拌器池底流态要求，曲线图应满足池体完全混合的使用要求。

六、测试、检查、验收
       双曲面搅拌机符合有关条款规定，还符合：安装后，应按技术要求进行检验，保证其允差值符合规定的指标。
       提供的双曲面搅拌机进行现场负载试验，在较大设计水位条件下，检验使用效果，运行平稳，无异常现象。整台搅拌器应在工厂进行组装及试运行。负责应验证搅拌器符合规定的性能要求。

七、控制系统的技术参数
       整个搅拌机系统设有一个总电力分配柜，户外型，304材质，电子元气件施耐德品牌，防护等级：IP55。
