一、适用范围
       常用于给水、排水、引水、防汛等水利工程。

二、形式及结构
       1、形式：铸铁镶铜圆闸门
       2、结构：本设备主要由为成套装置，配置有手电两用启闭装置、启闭机座、护罩、电动执行机构、螺杆、轴导支承、就地控制箱（如需要）、基础螺栓等有效和安全运行所必需的附件。

三.主要技术参数

设备型号          MXY-600
闸门型式          铸铁镶铜圆闸门
孔口尺寸          DN600mm
止水方向          正向受压
闸门启闭型式   手电两用
启闭机功率       0.75kw
电源                380V，50Hz，3P
防护等级          IP55
绝缘等级          F

四、性能及结构
       1、闸门的结构型式为明杆式铸铁镶铜闸门。这门由启闭机操作带动闸门升降，达到开启或关闭水流的目的。闸门的主要铸件（闸板、闸框和导轨）进行自然时效处理或热处理。铸件无裂纹、气孔、缩孔等缺陷。
       2、闸门的门板和门框等铸件和加工，均有同一制造厂制造。
       3、闸门的设计和制造遵照CJ/T3006-92 标准的规定，电动启闭装置的设计和制造遵照JB/T8528标准的规定。
       4、门框
门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。
       5、门体

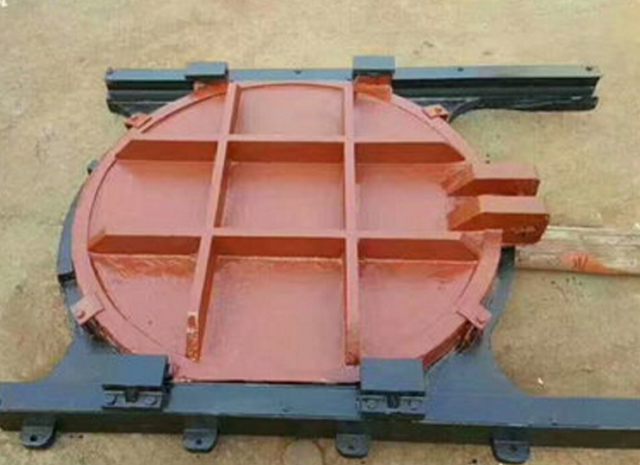

由铸铁整体铸造的方形或圆形平板，并在迎水面自带”＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。在闸板上端设有吊耳，与闸板连接，吊耳的受力点靠近闸板中心线，在较大水头启闭时，其拉伸压缩和剪切强度的安全系数不小于5。
       6、导轨
用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。导轨按较大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，在闸门开启到较高位置时，其导轨的顶端高于闸板的水平中心线。
       7、锲紧装置
为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。为达到双向止水效果，在闸门上下增设楔紧装置。
       8、密封面
采用铜条或铜圈分别镶入门框和门体的槽内，密封面保证门框和门体之间的密切配合。密封座分别置于闸框和闸板上，用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中，不能变形和松动，螺钉头部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。密封座工作表面没有划痕、裂缝和气孔等缺陷。
       9、丝杆
由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。


五、启闭装置
       1、手动启闭装置
       （1）所有闸门带手动启闭机均安装在启闭机支座上，启闭座架配套固定用的连接钢板，用于与平台预埋钢板焊接固定。
       （2）手动启闭机（手盘或手摇式）螺旋传动适合明杆传动的结构形式，即螺母旋转，螺杆带动门体作上下直线升降，采用蜗轮螺杆减速箱配以支座、摇把启闭螺母而成，结构简单，操作方便灵活。
       （3）根据闸门口径、工作压力配套合适的手动式启闭机，在很大工作压力下，手动操作力不大于150N。
       （4）闸杆顶端有罩盖，此罩盖是封闭的，罩盖上带有行程控制器和开度指示器，以指示闸门的开启程度，带有文字“开”的箭头应牢固的联结或铸在启闭机上用以指示操作闸门的旋转方向，启闭机上设有上下限位开关和过扭矩保护装置，以保护闸门和启闭机。
       （5）其它要求见“手电两用启闭机”。

       2、手电两用启闭机
       （1）电动装置其主要由阀用电机、减速装置、转矩控制、行程控制、手/电动切换机构、位置指示机构、现场操作按钮、控制接触器、保护断路器、热继电器、输入输出数据总线等。
       （2）电动装置采用国内外知名品牌产品，且不低于闸门品牌档次。
       （3）电动装置适应于-15～60℃环境温度，相对湿度95%，机械外壳采用双密封结构，并具有防锤击功能。
       （4）电动装置具有手动/电动功能，当切换至手动时，其手动操作力<150N。
       （5）电动装置具有良好的伺服特性，即具有高的启动转矩倍数，低的启动电流倍数和小的转动惯量，并具有电机过热保护功能。
       （6）电动装置内设有防潮加热装置，防止因积露而影响电气元件的接触效果。
       （7）电动装置包括专用电机适合电源380V、3相、50Hz、绝缘等级F级、防护等级为IP55或以上。
       （8）启闭装置输出转速n≈24r/min、启闭速度ν≈0.25m/min。
       （9）启闭机的较大输出扭矩大于额定扭矩的3倍，电机额定功率大于轴功率的1.5倍。
       （10）启闭机座架在闸门较大启闭力作用下，启闭座架有足够的刚度和强度而不会发生损坏现象。启闭座架配套固定用的连接钢板，用于与平台预埋钢板焊接固定。
       （11）启闭机有开启度指示装置，准确反映闸门启闭时丝杆的升降状态。

六、 主要零部件

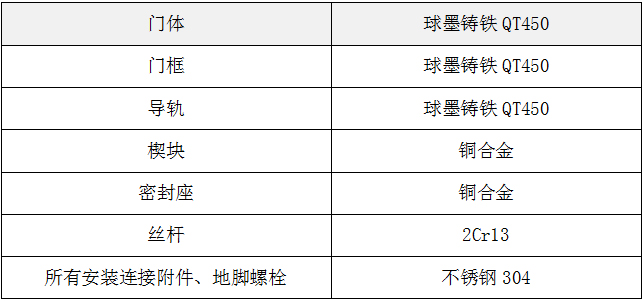

       铸铁闸门主要材质：

七、防腐
       1、不锈钢酸洗钝化
       2、非金属、有色金属不涂防腐涂料。
       3、其余部件在涂漆前先清除毛刺、氧化皮、锈斑、粘砂、结疤和油污等脏物，将浇口、冒口多肉和锐边等铲平，并进行喷砂处理，表面处理的级别为Sa21/2级。

八、测试
       1、所有闸门及启闭机在制造与装配后，以及在制造厂发运前均经过检查及整机试验。其中包括材料的检查与试验、制造时的部件与工艺检查，制造后性能测试及油漆工作的检查与测试。
       2、各项测试工作在我公司进行并由业主代表到场。
       3、我公司将提供所有闸门材料试验证明。
       4、校核启闭机的所有功能，并进行常规试验。
       5、闸门检验后将门板与门框组成整体后包装及运输。

九、引用标准
       CJ/T3006-92          供水排水用铸铁闸门
       GB12226-90          通用闸门灰铸铁件技术规范
       GB1176-87            铸造铜合金技术条件
       GB6414-86            铸造尺寸公差
       GB9439-88            灰铸铁件
       GB700-88              碳素结构钢技术条件
       GB1176-87            合金锻造一般要求
       GB1220-92            不锈钢棒
       GB4216.2-84         巴铸铁法兰尺寸
       GB4216.9-84         铸铁法兰橡胶垫圈尺寸
       GB4216.10-84       铸铁法兰和垫圈技术要求
       GB4424-84            用于一般目的的青铜棒
       GB6414-94            铸铁产品的尺寸公差
       GB/T3006-92         铸铁闸门的分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存
