纤维转盘过滤器主要技术描述
1.1 中心进水配水装置
        材料：304不锈钢，厚度≥6mm。
        驱动链轮齿：304不锈钢。
        配件扣件：304不锈钢。

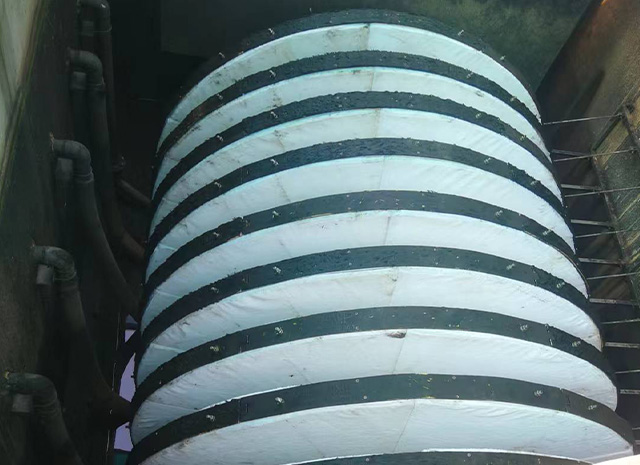

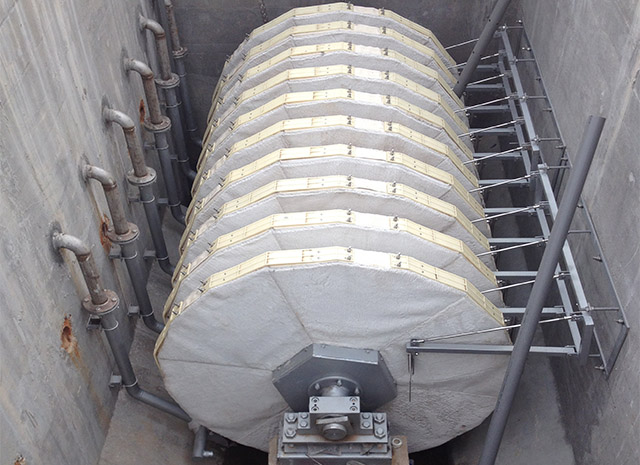

1.2 滤盘
        每个滤布盘由6独立的分片组成，每块由ABS材料注射成型一个框架，上面覆盖滤布及衬底。滤布/框架的装配构造便于每一个分片都能够比较容易的从中心管道上移开，并允许在装置顶端移动和更换滤布。系统不需要使用特殊工具，也不考虑回到制造厂去更换。滤布是由有机纤维维织成绒毛状表面，聚酯纤维做为支撑体。滤布标称孔径为10微米并以聚酯材料衬底，不允许有粒状和网状空缺。滤布介质有3-5mm的有效过滤深度，以便使固体粒子在有效过滤厚度中与过滤介质充分接触，将超过尺寸的粒子俘获，滤布的深度能够储存俘获的粒子，减小反冲洗流量，同时还可以减少正常运行时的水头损失。无过滤截留深度的织装网是不符合使用要求的。

1.3 反冲洗及排泥系统
1.3.1 反冲洗管道系统
        设备的反冲洗系统由反冲管道、反冲泵、反冲洗阀、排泥阀等组成。每套反冲洗系统包含9个DN80反冲洗电动阀和1个DN80排泥电动阀，法兰连接，不锈钢阀球和阀茎，配备220伏，单相，50Hz开关型电子伺服驱动器。阀开关信号要求反馈至控制系统。
        反冲洗系统可根据过滤水头自动冲洗或定时反冲洗，同时可以手动进行反冲洗操作。

1.3.2 反冲洗泵
        反冲洗泵数量为3台。
        反冲洗泵应采用国际知名品牌。如格兰富等。
        反冲洗泵使用不堵塞污水泵，采用灰铸铁泵体，不锈钢轴。

1.4 驱动装置
        微滤布过滤机配速度可调的驱动装置，驱动装置由驱动 电机、驱动轴、驱动链条和一个不锈钢减速机罩组成。
        电机减速机品牌：SEW或诺德
        技术参数：       P=0.75Kw    n=3rpm
        驱动电机电源380V/50Hz/3相交流电。
        驱动齿轮由尼龙制造，驱动链条由不锈钢制造，使用不锈钢插销。
        驱动轴承的设计寿命不小于10年。
        设备运行噪声≤70dB

1.5 进、出水堰板
        进、出水堰板材质均为304不锈钢，厚度3mm，出水堰板安装高度应可调节。

1.6 固定支架及部件
        每一个滤池都要安装合适的安装支架来固定滤池的配件，外部的安装支架都为304不锈钢。

1.7 配套仪表
        每套设备应配套一个高位浮球液位计（开关）和一个液位传感器。
高位浮球液位计，能够及时显示溢流时水位，同时将液位数据传输给PLC系统，作为浮球开关。
    液位传感器，能监测和显示水位，控制反冲洗运行。

1.8 控制系统
        滤池设备配备一台电控柜(内置PLC)，系统正常工作时为全自动运行，其控制系统采用可编程序控制器（PLC）控制，分为手动/自动两种控制方式。滤池设备配置1台触摸屏，以便实地调整滤池运行和反洗参数，集中控制滤池的电动阀门及反洗水泵及旋转电机。PLC、触摸屏、变频器采用西门子品牌。
        滤池设备配备一台压力传感器，以便监视池内运行液位和控制反洗。在自动运行状态下，滤池一般根据设定的时间和池内运行液位控制反洗，两种情况的任何一种达到设定值即进行反洗。
        本地PLC还应预留与上位机通讯的以太网接口，通讯协议为TCP/IP，将各台设备的运行状况上传至中控以便对其进行远程监控。
