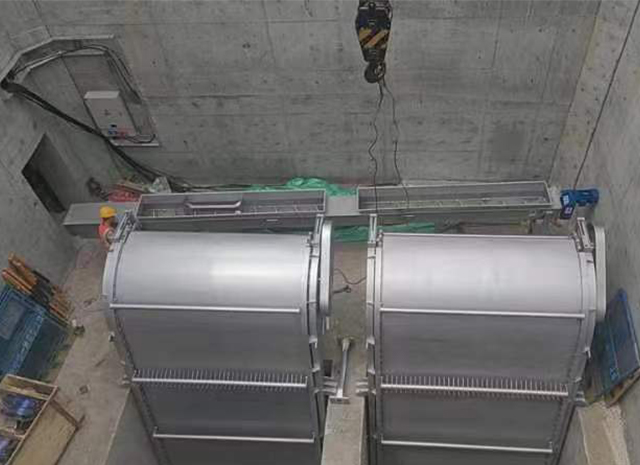

栅条式格栅除污机技术性能描述

1、主要用途和适用范围
　　栅条式格栅除污机主要用途是固液筛分，清除污水中较为细大的固体杂物、垃圾。它在市政污水处理工程及水工构筑物的进水口等方面有着广泛的用途。

2、主要结构及特点
　　2.1 工作原理及结构组成
 　　工作原理为：格栅的减速机通过一级链传动带动主轴作旋转运动，设置在主轴左右两侧的驱动链轮带动机架两侧的传动链条回转，从而带动两侧传动链条间的耙栅系统作回转运动，耙齿将栅条上拦截的垃圾捞起并输送至井上。
 　　SG型栅条式机械粗格栅除污机主要包括以下几个部分：驱动装置、机架、耙齿系统、栅条、导向装置、及电气控制柜等。
　　2.2 驱动装置
 　　驱动装置位于格栅机架的上部，动力装置为电动机；减速装置由减速机和一级链传动组成，传动效率高，噪音低，运行平稳可靠。
 　　驱动轴的设计具有足够的强度和刚度，以承受弯矩和扭矩同时作用的载荷。
 　　驱动装置的减速机和链传动装置设有保护罩壳，可方便维修检查，并能满足室外安装的要求。
 　　驱动装置设有机械过载保护机构。机械过载保护机构采用安全销型式，另格栅还设有电气过电流保护装置。
 　　电机的电流适合380V、3相、50Hz，设计的防护等级为IP54，电机转速1450rpm。
　　2.3 机架
　　机架由两侧墙板和多根中间支撑槽钢焊接成一个整体的刚性结构，具有很高的强度和刚度。
　　机架的两侧与格栅井之间留有间隙，通过机架的两侧橡胶封板来防止垃圾通过。
　　格栅的机架与基础之间通过安装槽钢来联接，安装槽钢的上端与机架用螺栓连接；在调整机架的两侧与栅渠之间间隙相等后，下端与基础预埋钢板现场焊接，以后如需起吊格栅，只须拆下安装槽钢与机架间的螺栓即可。
　　2.4 耙栅系统
　　SG型栅条式机械粗格栅除污机具有一套耙栅系统，由驱动轴驱动。
　　栅条系统由一排高度4米的不锈钢扁钢装配成，其浸没在渠道底部，当水流穿过栅条时，水中垃圾被栅条截留，由安装在驱动链上的耙齿捞起并提高到格栅渠上面卸下。
 　　耙齿：耙齿的表面光洁度较高，污物不易粘附，这使卸料比较干净。同时，耙齿形式为不锈钢三角耙齿，承载能力强，不易损坏，且易于更换。
　　2.5 导向装置
　　导向装置由4组导向轮组成，分别置于机架两侧的上部和下部，主要作用是改变格栅齿耙的运行方向。
　　2.6 电气控制柜
　　配置一台就地控制箱，同时控制格栅的运行。
　　格栅可根据设定的时间周期控制开停，可自动运行；并设有手动控制开关，进行现场控制。
